Подключение панорамной приставки LP-PAN.

Подключение.

Все разъемы для подключения расположены на задней панели:

-напряжение питания 11...16VDC разъем 2,5мм центральная жила "+".

-вход ПЧ 8.215 MHz для Elecraft K3, 8.83 MHz для Kenwood, 9.0 MHz для Orion (II).

-кнопка Bal/Unbal: нажатое состояние для небалансного, отжатое для балансного подключения звуковой карты.

-выходы I/Q - для подключения ко входам звуковой карты.

-регулятор Match - используется для точной балансировки каналов I/Q.

Установка ПО.

Загрузите программу PowerSDR/IF Stage v0.92 с сайта Scott McClements, WU2X’s: переход на сайт.

Следуйте интсрукциям по начальным установкам.

Загрузите программу LP-Bridge с сайта TelePost:

переход на сайт.

Установите ее в директорию по умолчанию, следуйте инструкциям на странице  LP-Bridge.

ВАЖНО!!!

Специально для Европейских пользователей:

В панели управления Windows откройте вкладку "Языки и региональные стандарты", затем вкладку "Региональные параметры" -> "Настройка".

Выберите "." (точка) для "Разделителя целой и дробной части",

выберите "," (запятая) для "Разделителя групп разрядов". Обычно эти знаки стоят наоборот в большинстве европейских PC. Дело в том, что эта версия PowerSDR не понимает европейскую нумерацию.

Если со стандартными европейскими настройками, есть проблема с отображением цифр,  - вы должны деинсталировать программу PowerSDR, удалить из Program Files папку WU2X, и затем, после смены разделительных знаков заново инсталировать PowerSDR. Теперь все должно работать корректно.

Установка ПО.

Запустите LP-Bridge, в окошке K3 Com Port укажите порт, к которому подключен ваш К3. Убедитесь, что в меню трансивера установлена скорость 34'800 бод. Если вы используете USB->Com адаптер, необходимо, чтобы он был на чипсете FTDI. Адаптер KUSB, который продает Элекрафт не подходит, и с ним могут возникнуть проблемы. В окошке K3 Com Port нажмите кнопку Connect, программа подключит ваш К3, и справа в окне K3 Status появятся данные состояния вашего K3.

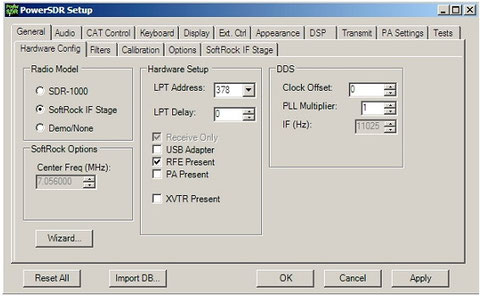

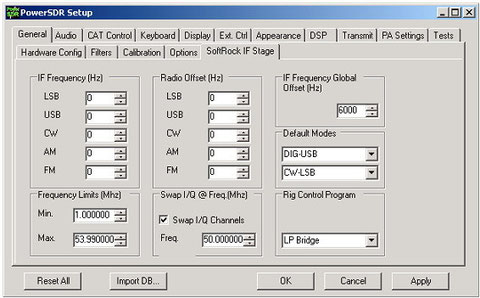

Запустите PowerSDR. После запуска произойдет инициализация данных FFT, и так же может появиться сообщение об ошибке, в котором будет сказано, что не запущена программа HRD. Закройте это сообщение, и перейдите в Setup-> General-> Hardware Config sub tab. Выбирите SoftRock IF Stage в секции Radio Model. Убедитесь, что галочка  “RFE Present” установлена. Остальные настройки оставьте пока как есть. Выберите вкладку Softrock IF Stage, и установите все параметры так, как показано на следующем рисунке. Все эти параметры останутся без изменений, за исключением значения Global Offset, который будет настроен чуть позже.

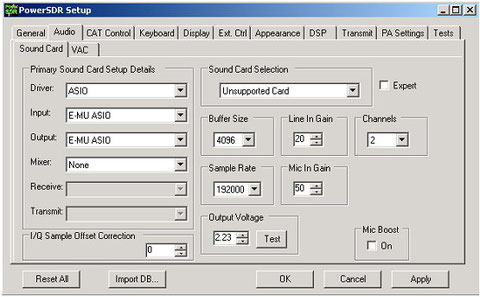

Далее переходим во вкладку Setup>Audio>Sound Card, см.ниже. В окне выбора звуковой карты выбирите “Unsupported Card”. Выберите драйвер ASIO. Если у вас старая зв.карта, возможно будет предпочтительнее использовать WDM драйвер.
Укажите какие вход и выход вашей звуковой карты будут использоваться., так же в окошке Mixer поставьте None. Частоту дискретизации установите максимально возможную для вашей карты, установите размер буфера 2048 или 4096 и нажмите Apply и Ok. Остальные настройки оставьте как есть.

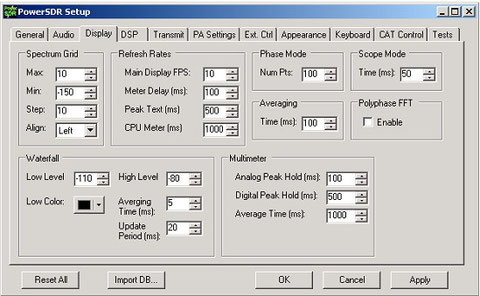

Во вкладке Display, вертикальную шкалу панорамы нужно установить в пределах -10 to -130 dBm (возможный диапазон  +10 to –140dBm).
Установите Averaging 200ms, хотя можно подобрать значение на свой вкус. Остальные настройки оставляем как есть и жмем Apply.

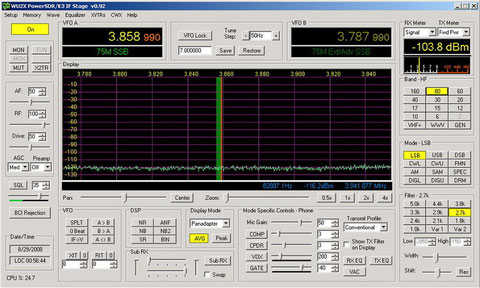

В главном окне программы PowerSDR, нажмите кнопку Standby/On, после чего вы должны услышать LP-PAN в акустике, подключенной к выходу вашей звуковой карты.. Для Display Mode установите режим  "panadapter", и активируйте кнопку AVG. Частота дисплея PowerSDR и частота VFO A вашего К3 должны совпадать и изменяться синхронно. Уровень шума на дисплее с отключенной антенной, выключенным УВЧ в К3 и УВЧ OFF в PowerSDR должны быть в пределах –110 and –120 dBm.
